吊り金具:マスターリンク、接続金具、チェーン

MG シングルマスターリンク(ショートニング付)

マスターリンク MG

使用荷重 1.1t~8.0t 対応
1本吊り専用のショートニング機能付きマスターリンクです。
このマスターリンク1個だけで、チェーン長さを最適な揚程に調整できます。

技術資料・CADデータ

MGD ダブルマスターリンク(ショートニング付)

マスターリンク MGD

使用荷重 1.5t~11.3t 対応(使用角度90度以内)
2本吊り専用のショートニング機能付きマスターリンクです。
このマスターリンク1個だけで、いずれのチェーンも最適な揚程に長さを調整できます。

技術資料・CADデータ

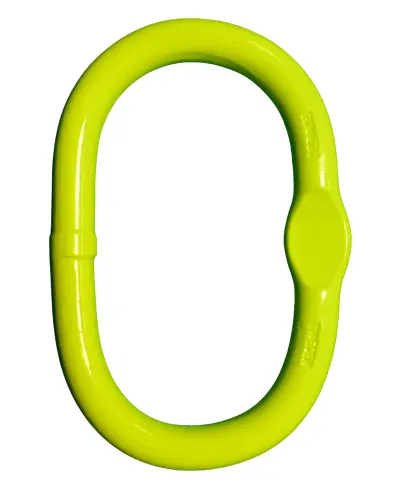

MFA マスターリンク / MF マスターリンク

マスターリンク MFA

使用荷重 1.0t~25.0t 対応
1本吊りから4本吊りまで使用できるマスターリンクです。

シングルロックCL、シングルグラブCG,ダブルグラブCGDとあわせてご使用ください。

技術資料・CADデータ

M マスターリンク

マスターリンク M

使用荷重 5.0t~100.0t 対応
重量物の吊り作業用金具です。

GA/G カップリングでチェーンと接続したり、ワイヤースリング用としてご使用ください。

技術資料・CADデータ

MFX マスターリンク(大型クレーンフック用)

マスターリンク MFX

使用荷重 3.2t~11.5t 対応
大型クレーンでの使用に適した、より開口部の大きなマスターリンクです。1本吊りから2本吊りまで使用できます。

シングルロックCL、ダブルロックCLD、シングルグラブCG, ダブルグラブCGD とあわせてご使用ください。

技術資料・CADデータ

MFH マスターリンク(大型クレーンフック用)

マスターリンクMFH

使用荷重 5.0t~18.0t 対応
大型クレーンでの使用に適した、より開口部の大きなマスターリンクです。
「ハイブリッド」として下の部分は普通のマスターリンクの形状で、上の部分はクレーンフックにぴったり合う形状です。
1本吊りから4本吊りまで使用できるマスターリンクです。

技術資料・CADデータ

MFHの使用例アニメーション(YouTube)

☞ マーテックの YouTubeチャンネル もご覧ください。

MT 親子リンク

親子リンク MT

使用荷重 2.6t~72.0t 対応
サブリンク付マスターリンクで、3・4本吊りにご使用ください。

GA/G カップリングでチェーンと接続したり、ワイヤースリング用としてご使用ください。

技術資料・CADデータ

接続金具

CG シングルグラブ(ショートニング付)

シングルグラブ CG

使用荷重 1.1t~8.0t 対応
チェーン1本用のショートニング機能付きロックグラブです。
マスターリンクと接続するカップリングとして、またバスケット吊り用としてご使用いただけます。

チェーン2本用には CGD をお使いください。

技術資料・CADデータ

CGD ダブルグラブ(ショートニング付)

ダブルグラブ CGD

使用荷重 1.5t~11.3t 対応(使用角度90度以内)
チェーン2本用のショートニング機能付きロックグラブです。
マスターリンクと接続するカップリングとして、またバスケット吊り用としてご使用いただけます。

技術資料・CADデータ

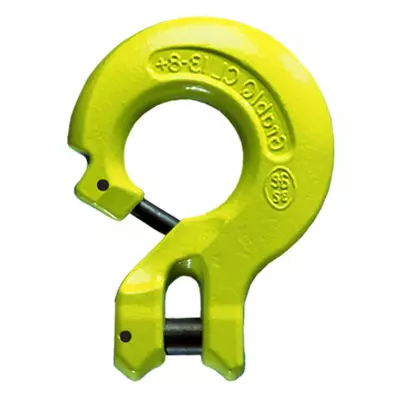

CL シングルロック

シングルロック CL

使用荷重 1.1t~8.0t 対応
絞り込み吊り用のチョークフックとして、またバスケット吊り用、マスターリンクと接続するカップリングとしてご使用いただけます。

チェーン2本用には CLD をお使いください。

技術資料・CADデータ

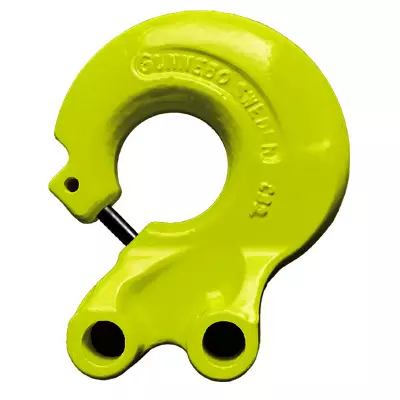

CLD ダブルロック

ダブルロック CLD

使用荷重 1.5t~11.3t 対応(使用角度90度以内)
チェーン2本用のロックフックです。
マスターリンクと接続するカップリングとして、またバスケット吊り用としてご使用いただけます。

技術資料・CADデータ

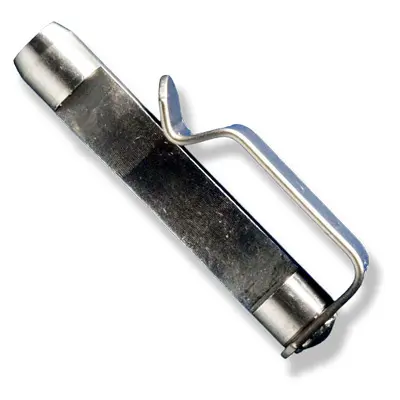

QP クイックピン

クイックピン QP

CG, CGD, CL, CLD 用ロッキング・ピン
ワンタッチで外れ止めの開閉ができます。
チョーク吊りのチェーン外れ防止に使用できます。

QPの使用方法(YouTube)

☞ マーテックの YouTubeチャンネル もご覧ください。

GA カップリングリンク

カップリングリンク GA

使用荷重 1.1t~32.0t 対応
チェーンとフック、マスターリンクとのつなぎ金具です。
止め金具は内蔵のヘリカルスプリングによってハンマー1本で簡単に脱着でき、繰り返しご使用の場合も確実にピンをロックします。

技術資料・CADデータ

チェーン中間ショートナー

MIG ミッドグラブショートナー

ミッドグラブショートナー MIG

使用荷重 2.0t~5.2t 対応
チェーン中間で長さ調整ができる金具です。

技術資料・CADデータ

MIGの使用方法(YouTube)

☞ マーテックの YouTubeチャンネル もご覧ください。

チェーン

KLA チェーン(グレード10)

チェーン KLA

使用荷重 1.1t~32.0t 対応
スウェーデン特殊合金鋼の材料特性により「よく伸びる・摩耗に強い・曲げに強い」チェーンです。
ご要望の長さでカットします。

チェーンスリンの商品ページ もご確認ください。

技術資料

吊り方による使用荷重限度(安全係数5以上)

吊り方により使用荷重は異なりますので、チェーンスリングをご使用の前に下表をご参照ください。

※下表はチェーンの使用荷重限度です。金具の組み合せにより、使用荷重が変わりますのでご注意ください。

吊り方 1本吊り 2本吊り
吊り角度α - 60度 90度 120度
モード係数M 1.0 1.7 1.4 1.0
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 1.1 1.9 1.5 1.1
KLA-8 2.0 3.4 2.8 2.0
KLA-10 3.2 5.5 4.5 3.2
KLA-13 5.2 9.0 7.3 5.2
KLA-16 8.0 13.8 11.3 8.0
KLA-20 12.8 22.1 18.1 12.8
KLA-22 16.0 27.7 22.6 16.0
KLA-26 21.6 37.4 30.5 21.6
KLA-32 32.0 55.4 45.2 32.0
吊り方 3・4本吊り
吊り角度α 60度 90度 120度
モード係数M 2.6 2.1 1.5
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 2.8 2.3 1.6
KLA-8 5.1 4.2 3.0
KLA-10 8.3 6.7 4.8
KLA-13 13.5 11.0 7.8
KLA-16 20.7 16.9 12.0
KLA-20 33.2 27.1 19.2
KLA-22 41.5 33.9 24.0
KLA-26 56.1 45.8 32.4
KLA-32 83.1 67.8 48.0
吊り方 1本チョーク吊り 2本チョーク吊り
吊り角度α - 60度 90度 120度
モード係数M 0.8 1.4 1.1 0.8
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 0.8 1.5 1.2 0.8
KLA-8 1.6 2.7 2.2 1.6
KLA-10 2.5 4.4 3.6 2.5
KLA-13 4.1 7.2 5.8 4.1
KLA-16 6.4 11.0 9.0 6.4
KLA-20 10.2 17.7 14.4 10.2
KLA-22 12.8 22.1 18.1 12.8
KLA-26 17.2 29.9 24.4 17.2
KLA-32 25.6 44.3 36.2 25.6
吊り方 1本2点バスケット吊り 2本4点バスケット吊り
吊り角度α 60度 90度 120度 60度 90度 120度
モード係数M 1.4 1.1 0.8 2.1 1.7 1.2
チェーン名称/
線径 (mm)
使用荷重 (t)
KLA-6 1.5 1.2 0.8 2.2 1.8 1.3
KLA-8 2.7 2.2 1.6 4.1 3.3 2.4
KLA-10 4.4 3.6 2.5 6.6 5.4 3.8
KLA-13 7.2 5.8 4.1 10.8 8.8 6.2
KLA-16 11.0 9.0 6.4 16.6 13.5 9.6
KLA-20 17.7 14.4 10.2 26.6 21.7 15.3
KLA-22 22.1 18.1 12.8 33.2 27.1 19.2
KLA-26 29.9 24.4 17.2 44.8 36.6 25.9
KLA-32 44.3 36.2 25.6 66.5 54.3 38.4
