自在形アイボルト フレノ・リンクボルト
仕様と特長

フレノリンクボルト A型(強力コンパクトタイプ)

A型【メートル並目】

フレノリンクボルトA型メートル並目

JISアイボルトと比べて、同一ねじ径で3倍以上の強度があるので、対象物のねじ穴径が小さくできます。
ねじ穴の加工が簡単になり、ねじ穴位置の自由度が増します。

  • 軽量コンパクトな設計。
  • M8(0.3t用)~M48(15.0t用)の幅広いラインアップ。
  • ボルトは、JIS B 1051 強度区分10.9 を使用しています。

※ A-48L は、納期をご確認ください。
※ 特殊仕様に対応できます。お問い合わせください。

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-8 0.3 M8 1.25 8~15 0.25 63
A-10 0.5 M10 1.5 12~20 0.26 63
A-12 0.8 M12 1.75 18~29 0.81 101
A-14 1.2 M14 2 25~40 0.83 101
A-16 1.6 M16 2 30~49 0.85 101
A-18 2.3 M18 2.5 40~65 2.6 142
A-20 2.8 M20 2.5 49~78 2.6 142
A-22 3.1 M22 2.5 50~170 2.7 142
A-24 3.7 M24 3 59~196 2.7 142
A-27 5.0 M27 3 78~245 7.1 192
A-30 6.3 M30 3.5 108~294 7.2 192
A-33 7.0 M33 3.5 150~330 7.3 192
A-36 8.0 M36 4 177~392 7.6 192
A-42 10.0 M42 4.5 230~450 13.2 240
A-48 12.0 M48 5 294~585 13.8 240
A-48L 15.0 M48 5 294~585 15.6 245
寸法線込みフレノリンクボルトA型の画像
寸法 (mm)
名称 A B C E F G H K L N O
A-8 60 42 34 40 13 8 11 27 61 14 24
A-10 60 42 33 40 17 8 11 28 61 19 24
A-12 89 57 56 51 19 13 17 39 95 19 37
A-14 89 57 55 51 22 13 17 40 95 24 37
A-16 89 57 54 51 24 13 17 41 95 24 37
A-18 126 82 79 80 27 19 23 55 134 32 51
A-20 126 82 78 80 30 19 23 56 134 32 51
A-22 126 82 77 80 32 19 23 57 134 37 51
A-24 126 82 76 80 36 19 23 58 134 37 51
A-27 179 117 105 111 41 27 32 77 182 45 73
A-30 179 117 103 111 46 27 32 79 182 50 73
A-33 179 117 101 111 50 27 32 81 182 55 73
A-36 179 117 99 111 55 27 32 83 182 60 73
A-42 220 142 127 136 65 31 39 102 229 65 95
A-48 220 142 123 136 75 31 39 106 229 69 95
A-48L 246 152 120 145 75 35 43 112 232 78 95

A型【ロングボルト】

フレノリンクボルトA型ロングボルト

ボルト長さを変えたフレノリンクボルトA型メートル並目です。

※使用荷重はA 型【メートル並目】と同じです。
※下表のサイズは在庫品です。それ以外のサイズは、ボルト長さ(N)をご指定頂き、お問い合わせください。

※ボルト長さ(N)以外の寸法は、A型【メートル並目】の寸法表をご確認ください。

仕様
名称 使用荷重 (t) N寸法(mm)
A-16 N34 1.6 34
A-16 N39 1.6 39
A-16 N49 1.6 49
A-16 N69 1.6 69
A-20 N42 2.8 42
A-20 N47 2.8 47
A-20 N57 2.8 57
A-20 N67 2.8 67
A-24 N47 3.7 47
A-24 N67 3.7 67
A-24 N87 3.7 87

A型【細目】

フレノリンクボルトA型細目

細目ボルトピッチのフレノリンクボルトA型メートル並目です。

※使用荷重はA 型【メートル並目】と同じです。
※ピッチ以外の寸法は、A型【メートル並目】の寸法表をご確認ください。

仕様
名称 使用荷重 (t) ピッチ (mm)
A-8 P1 0.3 1
A-10 P1.25 0.5 1.25
A-12 P1.25 0.8 1.25
A-14 P1.5 1.2 1.5
A-16 P1.5 1.6 1.5
A-18 P1.5 2.3 1.5
A-20 P1.5 2.8 1.5
A-22 P1.5 3.1 1.5
A-24 P2 3.7 2
A-27 P2 5.0 2
A-30 P2 6.3 2
A-33 P2 7.0 2
A-36 P3 8.0 3

A型【インチウィット】

仕様
名称 使用荷重 (t) ボルト径 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-W3/8 0.35 W3/8 12~20 0.25 63
A-W1/2 0.8 W1/2 18~29 0.81 101
A-W5/8 1.4 W5/8 30~49 0.84 101
A-W3/4 2.2 W3/4 49~78 2.6 142
A-W7/8 3.0 W7/8 50~170 2.7 142
A-W1 3.7 W1 59~196 2.8 142
A-W1 1/4 6.0 W1 1/4 108~294 7.3 192
A-W1 1/2 8.0 W1 1/2 177~392 7.7 192
A-W2 12.0 W2 294~585 14.0 240
寸法線込みフレノリンクボルトA型の画像
寸法 (mm)
名称 A B C E F G H K L N O
A-W3/8 60 42 34 40 17 8 11 27 61 19 24
A-W1/2 89 57 55 51 21 13 17 40 95 19 37
A-W5/8 89 57 53 51 26 13 17 42 95 24 37
A-W3/4 126 82 78 80 32 19 23 56 134 32 51
A-W7/8 126 82 76 80 35 19 23 58 134 37 51
A-W1 126 82 73 80 41 19 23 61 134 37 51
A-W1 1/4 179 117 100 111 50 27 32 82 182 50 73
A-W1 1/2 179 117 95 111 58 27 32 87 182 60 73
A-W2 220 142 117 136 77 31 39 112 229 69 95

A型【インチユニファイ】

仕様
名称 使用荷重 (t) ボルト径 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-3/8-16UNC 0.35 3/8-16UNC 12~20 0.25 63
A-1/2-13UNC 0.8 1/2-13UNC 18~29 0.81 101
A-5/8-11UNC 1.4 5/8-11UNC 30~49 0.84 101
A-3/4-10UNC 2.2 3/4-10UNC 49~78 2.6 142
A-7/8-9UNC 3.0 7/8-9UNC 50~170 2.7 142
A-1-8UNC 3.7 1-8UNC 59~196 2.8 142
A-1 1/4-7UNC 6.0 1 1/4-7UNC 108~294 7.3 192
A-1 1/2-6UNC 8.0 1 1/2-6UNC 177~392 7.7 192
A-2-4.5UNC 12.0 2-4.5UNC 294~585 14.0 240
寸法線込みフレノリンクボルトA型の画像
寸法 (mm)
名称 A B C E F G H K L N O
A-3/8-16UNC 60 42 34 40 17 8 11 27 61 19 24
A-1/2-13UNC 89 57 55 51 21 13 17 40 95 19 37
A-5/8-11UNC 89 57 53 51 26 13 17 42 95 24 37
A-3/4-10UNC 126 82 78 80 32 19 23 56 134 32 51
A-7/8-9UNC 126 82 76 80 35 19 23 58 134 37 51
A-1-8UNC 126 82 73 80 41 19 23 61 134 37 51
A-1 1/4-7UNC 179 117 100 111 50 27 32 82 182 50 73
A-1 1/2-6UNC 179 117 95 111 58 27 32 87 182 60 73
A-2-4.5UNC 220 142 117 136 77 31 39 112 229 69 95

A型【無給油ワッシャー入り】

フレノリンクボルトA型無給油ワッシャー入り

常に反転・引き起こし作業を行う場合には、無給油ワッシャー入りフレノリンクボルトが最適です。無給油ワッシャーにより、荷重を受けながらでも滑らかな回転が得られます。

※納期をご確認ください。

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-12W 0.8 M12 1.75 18~29 0.82 101
A-16W 1.6 M16 2 30~49 0.85 101
A-20W 2.8 M20 2.5 49~78 2.6 142
A-24W 3.7 M24 3 59~196 2.7 142
A-30W 6.3 M30 3.5 108~294 7.3 192
寸法線込みフレノリンクボルトA型無給油ワッシャー入りの画像
寸法 (mm)
名称 A B C E F G H K L N O
A-12W 89 57 55 51 19 13 17 40 95 18 37
A-16W 89 57 53 51 24 13 17 42 95 23 37
A-20W 126 82 77 80 30 19 23 57 134 31 51
A-24W 126 82 75 80 36 19 23 59 134 36 51
A-30W 179 117 101 111 46 27 32 81 182 48 73

A型【ベアリング入り】

フレノリンクボルトA型ベアリング入り

常に反転・引き起こし作業を行う場合には、ベアリング入りフレノリンクボルトが最適です。ベアリングにより、荷重を受けながらでも滑らかな回転が得られます。

自動車向け樹脂成形用金型(バンパー、インパネなど)の反転作業用で多く採用されています。

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-36S 7.5 M36 4 177~392 8.5 192
A-48S 12.0 M48 5 294~585 15.2 223

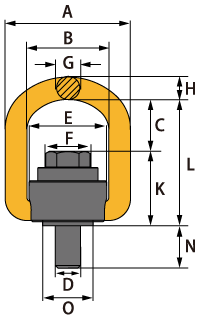

寸法線込みフレノリンクボルトA型ベアリング入りの画像
寸法 (mm)
名称 A B C E F G H K L N O
A-36S 179 117 76 111 55 27 32 106 182 61 73
A-48S 220 142 97 136 75 31 39 132 229 69 95

A型【六角穴付きボルト】

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-8E 0.3 M8 1.25 8~15 0.25 63
A-10E 0.5 M10 1.5 12~20 0.26 63
A-12E 0.8 M12 1.75 18~29 0.81 101
A-16E 1.6 M16 2 30~49 0.85 101
A-20E 2.8 M20 2.5 49~78 2.6 142
A-24E 3.7 M24 3 59~196 2.7 142
A-30E 6.3 M30 3.5 108~294 7.2 192
A-36E 8.0 M36 4 177~392 7.6 192
寸法線込みフレノリンクボルトA型六角穴付きボルトの画像
寸法 (mm)
名称 A B C E F G H K L N O
A-8E 60 42 32 40 13 8 11 29 61 14 24
A-10E 60 42 30 40 16 8 11 31 61 19 24
A-12E 89 57 52 51 18 13 17 43 95 19 37
A-16E 89 57 48 51 24 13 17 47 95 24 37
A-20E 126 82 71 80 30 19 23 63 134 32 51
A-24E 126 82 67 80 36 19 23 67 134 37 51
A-30E 179 117 92 111 45 27 32 90 182 50 73
A-36E 179 117 86 111 54 27 32 96 182 60 73

A型【座付ワッシャー】

フレノリンクボルトA型座付ワッシャー

コンクリート二次製品(座堀りあり)の吊上げ用として適用します。

※納期をご確認ください。

フレノリンクボルト座付ワッシャタイプの取付例

座堀りの寸法をご確認の上ご相談ください。

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-16H 1.4 M16 2 49 1.0 101
A-20H 2.8 M20 2.5 78 3.1 142
A-24H 3.7 M24 3 196 3.2 142

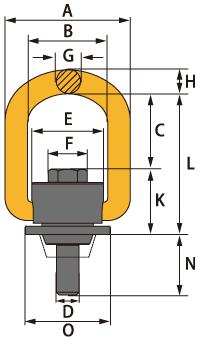

寸法線込みフレノリンクボルトA型座付ワッシャーの画像
寸法 (mm)
名称 A B C E F G H K L N O
A-16H 89 57 54 51 24 13 17 47 101 43 60
A-20H 126 82 78 80 30 19 23 43 141 50 90
A-24H 126 82 76 80 36 19 23 65 141 60 90
対象座堀り寸法
名称 上面 Ø (mm) 底面 Ø (mm) 深さ (mm)
A-16H 40 30 9~16
A-20H 50 40 12~20
A-24H 50 40 12~20

A型【広角揺動】

フレノリンクボルトA型広角揺動

ボルト取り付け軸に対して 130度まで使用できます。可動角度が大きくなり、用途が広がります。

※納期をご確認ください。

注意:最大リンク可動範囲を超えないようにご使用ください。

フレノリンクボルトA型 広角揺動タイプの使用注意
仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-16K 1.6 M16 2 50 1.7 101
A-20K 2.8 M20 2.5 80 4.5 142
A-24K 3.7 M24 3 200 4.6 142
寸法線込みフレノリンクボルトA型広角揺動の画像
寸法 (mm)
名称 A B C E F G H K L N O
A-16K 89 57 54 51 24 13 17 86 140 24 83
A-20K 126 82 78 80 30 19 23 114 192 34 103
A-24K 126 82 76 80 36 19 23 116 192 39 103

A型【無電解ニッケルメッキ仕様】

フレノリンクボルトA型無電解ニッケルメッキ仕様

耐摩耗性、耐食性が優れている無電解ニッケルメッキ仕様のフレノリンクボルトです。
半導体工場・精密工場、食品衛生関連、原子力関連等での装置の吊り上げ・移動におすすめします。

※使用荷重と寸法はA 型【メートル並目】と同じです。
※ 納期をご確認ください。

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
A-8 ELP 0.3 M8 1.25 8~15 0.25 63
A-10 ELP 0.5 M10 1.5 12~20 0.26 63
A-12 ELP 0.8 M12 1.75 18~29 0.81 101
A-14 ELP 1.2 M14 2 25~40 0.83 101
A-16 ELP 1.6 M16 2 30~49 0.85 101
A-18 ELP 2.3 M18 2.5 40~65 2.6 142
A-20 ELP 2.8 M20 2.5 49~78 2.6 142
A-22 ELP 3.1 M22 2.5 50~170 2.7 142
A-24 ELP 3.7 M24 3 59~196 2.7 142
A-27 ELP 5.0 M27 3 78~245 7.1 192
A-30 ELP 6.3 M30 3.5 108~294 7.2 192
A-33 ELP 7.0 M33 3.5 150~330 7.3 192
A-36 ELP 8.0 M36 4 177~392 7.6 192
A-42 ELP 10.0 M42 4.5 230~450 13.2 240
A-48 ELP 12.0 M48 5 294~585 13.8 240
A-48L ELP 15.0 M48 5 294~585 15.6 245

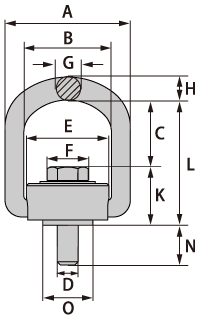

寸法線込みフレノリンクボルトA型無電解ニッケルメッキ仕様の画像
寸法 (mm)
名称 A B C E F G H K L N O
A-8 ELP 60 42 34 40 13 8 11 27 61 14 24
A-10 ELP 60 42 33 40 17 8 11 28 61 19 24
A-12 ELP 89 57 56 51 19 13 17 39 95 19 37
A-14 ELP 89 57 55 51 22 13 17 40 95 24 37
A-16 ELP 89 57 54 51 24 13 17 41 95 24 37
A-18 ELP 126 82 79 80 27 19 23 55 134 32 51
A-20 ELP 126 82 78 80 30 19 23 56 134 32 51
A-22 ELP 126 82 77 80 32 19 23 57 134 37 51
A-24 ELP 126 82 76 80 36 19 23 58 134 37 51
A-27 ELP 179 117 105 111 41 27 32 77 182 45 73
A-30 ELP 179 117 103 111 46 27 32 79 182 50 73
A-33 ELP 179 117 101 111 50 27 32 81 182 55 73
A-36 ELP 179 117 99 111 55 27 32 83 182 60 73
A-42 ELP 220 142 127 136 65 31 39 102 229 65 95
A-48 ELP 220 142 123 136 75 31 39 106 229 69 95
A-48L ELP 246 152 120 145 75 35 43 112 232 78 95

フレノリンクボルト B型(JIS アイボルト対応タイプ)

フレノリンクボルトB型

JISアイボルトと同一ねじ径で、同等の強度があります。アイボルト用に加工されたねじ穴にご使用頂ければ、フレノリンクボルトの機能・性能によって、より安全な吊り作業を行うことができます。

  • M24(0.95t用)~M100(20.0t用)の幅広いラインアップからお選び頂けます。
  • M20以下のねじ穴にはA型をご使用ください。

※ B-100、MB-64、MB-80、MB-100 は、納期をご確認ください。

仕様
名称 使用荷重 (t) ボルト径 ピッチ (mm) 適正締付トルク (Nm)
最小~最大
質量 (kg) 回転半径 (mm)
B-24 0.95 M24 3 18~29 0.95 101
B-30 1.5 M30 3.5 20~39 1.1 101
B-36 2.3 M36 4 34~49 3.1 142
B-42 3.4 M42 4.5 49~98 3.4 142
B-48 4.3 M48 5 59~147 3.7 142
B-64 9.0 M64 6 88~392 9.6 192
BB-64 15.0 M64 6 137~785 17.4 245
B-80 15.0 M80 6 137~785 19.2 245
B-100 15.0 M100 6 137~785 23.1 245
MB-64 20.0 M64 6 196~785 27.1 280
MB-80 20.0 M80 6 196~785 29.0 280
MB-100 20.0 M100 6 196~785 32.7 280
寸法線込みフレノリンクボルトB型の画像
寸法 (mm)
名称 A B C E F G H K L N O
B-24 89 57 52 51 30 13 17 43 95 38 36
B-30 89 57 52 51 30 13 17 45 97 45 43
B-36 126 82 72 80 46 19 23 63 135 55 51
B-42 126 82 72 80 46 19 23 65 137 65 59
B-48 126 82 72 80 46 19 23 65 137 70 68
B-64 179 117 94 111 65 27 32 91 184 90 89
BB-64 246 152 115 145 85 35 43 120 235 90 110
B-80 246 152 115 145 85 35 43 120 235 105 110
B-100 246 152 115 145 85 35 43 120 235 130 130
MB-64 272 174 127 163 85 42 49 148 275 82 150
MB-80 272 174 127 163 85 42 49 148 275 105 150
MB-100 272 174 127 163 85 42 49 148 275 130 150

フレノリンクボルト C型(溶接タイプ)

フレノリンクボルトC型

ワークに溶接して取り付けるフレノリンクボルトです。
溶接することにより、ワークへのねじ加工や、取付け、取り外しの手間がありません。

仕様
名称 使用荷重 (t) 質量 (kg) 回転半径 (mm)
C-10 0.5 0.31 63
C-16 1.6 0.98 101
C-24 4.0 3.1 142
C-36 8.0 8.5 192
寸法線込みフレノリンクボルトC型の画像
寸法 (mm)
名称 a A B C E G H K L P S
C-10 3 60 42 32 40 8 11 32 64 45 5
C-16 5 89 57 52 51 13 17 48 100 60 7
C-24 8 126 82 71 80 19 23 71 142 85 10
C-36 12 179 117 94 111 27 32 99 192 120 14

吊り方による使用荷重限度(安全係数5以上)

フレノリンクボルトA型の使用荷重限度

吊り方により使用荷重は異なりますので、フレノリンクボルトをご使用の前に下表をご参照ください。

※開発、改良の為、仕様は予告なく変更する場合があります。

吊り方 立て吊り 横吊り 2点立て吊り 2点横吊り
吊り角度 α 90° 90°
モード係数 1 1 2 2
名称 使用荷重 (t)
A-8, A-8E 0.3 0.3 0.6 0.6
A-W3/8, A-3/8-16UNC 0.35 0.35 0.7 0.7
A-10, A-10E 0.5 0.5 1.0 1.0
A-12, A-12W, A-12E, A-W1/2, A-1/2-13UNC 0.8 0.8 1.6 1.6
A-14 1.2 1.2 2.4 2.4
A-16H, A-W5/8, A-5/8-11UNC 1.4 1.4 2.8 2.8
A-16, A-16W, A-16E, A-16K 1.6 1.6 3.2 3.2
A-W3/4, A-3/4-10UNC 2.2 2.2 4.4 4.4
A-18 2.3 2.3 4.6 4.6
A-20, A-20W, A-20E, A-20H, A-20K 2.8 2.8 5.6 5.6
A-W7/8, A-7/8-9UNC 3.0 3.0 6.0 6.0
A-22 3.1 3.1 6.2 6.2
A-24, A-24W, A-24E, A-24H, A-24K, A-W1, A-1-8UNC 3.7 3.7 7.4 7.4
A-27 5.0 5.0 10.0 10.0
A-W1 1/4,
A-1 1/4-7UNC
6.0 6.0 12.0 12.0
A-30, A-30W, A-30E 6.3 6.3 12.6 12.6
A-33 7.0 7.0 14.0 14.0
A-36S 7.5 7.5 15.0 15.0
A-36, A-36E, A-W1 1/2, A-1-1/2-6UNC 8.0 8.0 16.0 16.0
A-42 10.0 10.0 20.0 20.0
A-48, A-48S, A-W2, A-2-4.5UNC 12.0 12.0 24.0 24.0
A-48L 15.0 15.0 30.0 30.0

【注意1】
上記「吊り方」のは、垂直吊りとなるため、ワイヤースリングをお使いの際は必ずベアリング入りの金具を併用ください。
ワイヤースリングのより戻しにより生じる回転力により、ボルトが緩むことがあり危険です。

【注意2】
コンクリート製品の吊り上げで、コンクリート表面に座掘りがある場合、以下の2点の問題が発生します。
① アイボルト(フレノロータリー)の座面が密着する面積を十分に確保できない。
② ねじの掛かり量が不足する。
①②のことより上表(吊り方による使用荷重限度一覧表)内の荷重では使用できません。
座掘り寸法をご確認の上、弊社までご相談ください。

吊り方 2点吊り
吊り角度 α 60° 90° 120°
モード係数 1.73 1.41 1
名称 使用荷重 (t)
A-8, A-8E 0.51 0.42 0.3
A-W3/8, A-3/8-16UNC 0.6 0.49 0.35
A-10, A-10E 0.8 0.7 0.5
A-12, A-12W, A-12E, A-W1/2, A-1/2-13UNC 1.3 1.1 0.8
A-14 2.0 1.6 1.2
A-16H, A-W5/8, A-5/8-11UNC 2.4 1.9 1.4
A-16, A-16W, A-16E, A-16K 2.7 2.2 1.6
A-W3/4, A-3/4-10UNC 3.8 3.1 2.2
A-18 3.9 3.2 2.3
A-20, A-20W, A-20E, A-20H, A-20K 4.8 3.9 2.8
A-W7/8, A-7/8-9UNC 5.1 4.2 3.0
A-22 5.3 4.3 3.1
A-24, A-24W, A-24E, A-24H, A-24K, A-W1, A-1-8UNC 6.4 5.2 3.7
A-27 8.6 7.0 5.0
A-W1 1/4,
A-1 1/4-7UNC
10.3 8.4 6.0
A-30, A-30W, A-30E 10.8 8.8 6.3
A-33 12.1 9.8 7.0
A-36S 12.9 10.5 7.5
A-36, A-36E, A-W1 1/2, A-1 1/2-6UNC 13.8 11.2 8.0
A-42 17.3 14.1 10.0
A-48, A-48S, A-W2, A-2-4.5UNC 20.7 16.9 12.0
A-48L 25.9 21.1 15.0
吊り方 4点吊り
吊り角度 α 60° 90° 120°
モード係数 2.59 2.12 1.5
名称 使用荷重 (t)
A-8, A-8E 0.77 0.63 0.5
A-W3/8, A-3/8-16UNC 0.9 0.74 0.52
A-10, A-10E 1.2 1.0 0.8
A-12, A-12W, A-12E, A-W1/2, A-1/2-13UNC 2.0 1.6 1.2
A-14 3.1 2.5 1.8
A-16H, A-W5/8, A-5/8-11UNC 3.6 2.9 2.1
A-16, A-16W, A-16E, A-16K 4.1 3.3 2.4
A-W3/4, A-3/4-10UNC 5.6 4.6 3.3
A-18 5.9 4.8 3.4
A-20, A-20W, A-20E, A-20H, A-20K 7.2 5.9 4.2
A-W7/8, A-7/8-9UNC 7.7 6.3 4.5
A-22 8.0 6.5 4.6
A-24, A-24W, A-24E, A-24H, A-24K, A-W1, A-1-8UNC 9.5 7.8 5.5
A-27 12.9 10.6 7.5
A-W1 1/4,
A-1 1/4-7UNC
15.5 12.7 9.0
A-30, A-30W, A-30E 16.3 13.3 9.4
A-33 18.1 14.8 10.5
A-36S 19.4 15.9 11.2
A-36, A-36E, A-W1 1/2, A-1 1/2-6UNC 20.7 16.9 12.0
A-42 25.9 21.2 15.0
A-48, A-48S, A-W2, A-2-4.5UNC 31.0 25.4 18.0
A-48L 38.8 31.8 22.5

フレノリンクボルトB・C型の使用荷重限度

吊り方により使用荷重は異なりますので、フレノリンクボルトをご使用の前に下表をご参照ください。

※開発、改良の為、仕様は予告なく変更する場合があります。

吊り方 立て吊り 横吊り 2点立て吊り 2点横吊り
吊り角度 α 90° 90°
モード係数 1 1 2 2
名称 使用荷重 (t)
B-24 0.95 0.95 1.9 1.9
B-30 1.5 1.5 3.0 3.0
B-36 2.3 2.3 4.6 4.6
B-42 3.4 3.4 6.8 6.8
B-48 4.3 4.3 8.6 8.6
B-64 9.0 9.0 18.0 18.0
BB-64, B-80, B-100 15.0 15.0 30.0 30.0
MB-64, MB-80, MB-100 20.0 20.0 40.0 40.0
C-10 0.5 0.5 1.0 1.0
C-16 1.6 1.6 3.2 3.2
C-24 4.0 4.0 8.0 8.0
C-36 8.0 8.0 16.0 16.0

【注意1】
上記「吊り方」のは、垂直吊りとなるため、ワイヤースリングをお使いの際は必ずベアリング入りの金具を併用ください。
ワイヤースリングのより戻しにより生じる回転力により、ボルトが緩むことがあり危険です。

【注意2】
コンクリート製品の吊り上げで、コンクリート表面に座掘りがある場合、以下の2点の問題が発生します。
① アイボルト(フレノロータリー)の座面が密着する面積を十分に確保できない。
② ねじの掛かり量が不足する。
①②のことより上表(吊り方による使用荷重限度一覧表)内の荷重では使用できません。
座掘り寸法をご確認の上、弊社までご相談ください。

吊り方 2点吊り
吊り角度 α 60° 90° 120°
モード係数 1.73 1.41 1
名称 使用荷重 (t)
B-24 1.6 1.3 0.95
B-30 2.5 2.1 1.5
B-36 3.9 3.2 2.3
B-42 5.8 4.7 3.4
B-48 7.4 6.0 4.3
B-64 15.5 12.6 9.0
BB-64, B-80, B-100 25.9 21.1 15.0
MB-64, MB-80, MB-100 34.6 28.2 20.0
C-10 0.8 0.7 0.5
C-16 2.7 2.2 1.6
C-24 6.9 5.6 4.0
C-36 13.8 11.2 8.0
吊り方 4点吊り
吊り角度 α 60° 90° 120°
モード係数 2.59 2.12 1.5
名称 使用荷重 (t)
B-24 2.4 2.0 1.4
B-30 3.8 3.1 2.2
B-36 5.9 4.8 3.4
B-42 8.8 7.2 5.1
B-48 11.1 9.1 6.4
B-64 23.3 19.0 13.5
BB-64, B-80, B-100 38.8 31.8 22.5
MB-64, MB-80, MB-100 51.8 42.4 30.0
C-10 1.2 1.0 0.8
C-16 4.1 3.3 2.4
C-24 10.3 8.4 6.0
C-36 20.7 16.9 12.0

お問い合わせ | お客様サポート

吊り具の使用用途・点検・安全講習会等に関してご相談ください。

→ お問い合わせ
